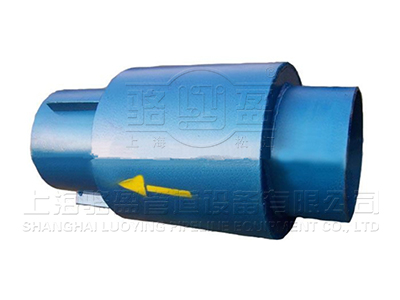

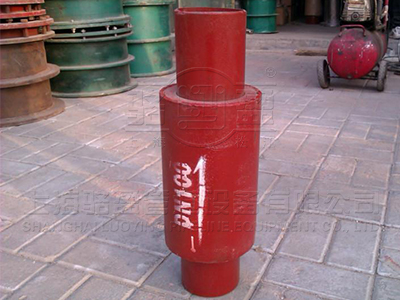

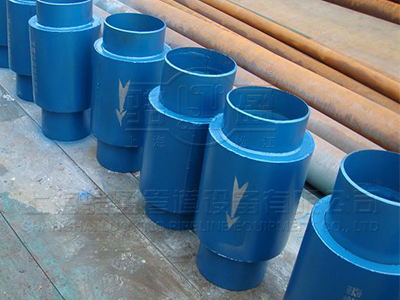

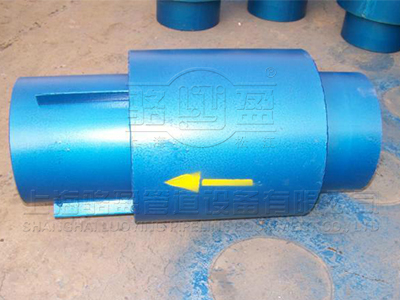

直埋式波紋補償器主要用于直埋管道的軸向補償，同時具有抗彎能力，所以不考慮管道下沉的影響，直埋式波紋補償器在外殼及導向套筒保護下波紋管實現自由伸縮補償，其它性能跟普通波紋補償器相同。 直埋補償器結構設計比較嚴密，運行穩定，使用壽命長適合安裝管道的埋地鋪設，密封工作做得好的話可以使用三十多年，不需要人員的維護。能夠?qū)艿赖妮S向位移進行有效的補償，在內外套筒的雙層保護下，直埋式波紋補償器的彈性元件避免受到外界因素的影響，保障了管道運行的穩定性。
1、為使直埋是波紋補償器起到補償作用直埋式波紋補償器兩端設固定支架防止管道受內壓推力影響外移拉伸。
2、直埋式波紋補償器的一端指單向補償?shù)闹甭袷窖a(bǔ)償器死端要靠近一端的固定支架用補償器的活頭補償管道。
3、根據補償量設定兩個固定支架的距離補償量一般不大于管徑。
4、試壓過程中以補償器不得出現拉伸現象。
5、JZM型直埋式波紋補償器主要用于直埋管道的軸向補償具有抗彎能力。JZM型直埋式波紋補償器主要適用于軸向補償同時具有抗彎能力所以不考慮管道下沉的影響。
6、JZM型直埋式波紋補償器適用于只有軸向位移的管路中本產品具有補償橫向位移和軸向與橫向合成位移的能力但因?yàn)檠a(bǔ)償量較小一般只做為軸向補償更能發揮其特性使用壽命長安全可靠。
7、直埋內壓波紋補償器要求在兩固定支座之間，只裝一個波紋補償器其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同。由于直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。直埋外壓式波紋管補償器具備外壓式補償器及自由補償直埋式補償器的雙重有點在熱網管道施工中得以廣泛的應用。
|
通徑 Diameter DN |
潑數 Number of wave |
壓力等級Pressure grade Mpa |
波紋管有效面積 Available area of bellows cm2 |
很大外徑尺寸 Max size of external diameter mm |
接管端口尺寸 Size of end of connection tube mm |
總長Total length L(mm) | ||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||||||
| 軸向補償量mm剛度/mm | ||||||||||
| 50 | 8 | 14/153 | 12/318 | 12/318 | 12/635 | 11/1310 | 37 | 120 | Ф57×3.5 | 361 |
| 16 | 27/76 | 24/158 | 24/158 | 24/318 | 13/655 | 445 | ||||
| 32 | 52/38 | 48/79 | 48/79 | 48/159 | 46/328 | 621 | ||||
| 65 | 8 | 19/213 | 18/213 | 18/213 | 18/424 | 15/841 | 55 | 159 | Ф73×4 | 377 |
| 12 | 30/142 | 29/142 | 27/142 | 27/283 | 25/421 | 425 | ||||
| 24 | 60/71 | 58/107 | 54/107 | 54/142 | 50/211 | 581 | ||||
| 80 | 8 | 30/179 | 30/179 | 30/358 | 29/358 | 27/650 | 81 | 162 | Ф89×4 | 430 |
| 10 | 54/143 | 37/143 | 37/286 | 37/286 | 32/325 | 466 | ||||
| 20 | 108/72 | 74/72 | 74/143 | 74/143 | 64/163 | 660 | ||||
| 100 | 6 | 34/138 | 34/277 | 33/417 | 33/417 | 32/817 | 121 | 180 | Ф108×4 | 410 |
| 10 | 56/83 | 56/166 | 56/250 | 54/417 | 50/409 | 492 | ||||
| 20 | 112/42 | 112/83 | 112/125 | 108/125 | 100/205 | 712 | ||||
| 125 | 5 | 37/136 | 36/272 | 36/408 | 35/408 | 33/801 | 180 | 221 | Ф133×4 | 410 |
| 9 | 66/76 | 65/151 | 65/227 | 63/227 | 60/401 | 412 | ||||
| 18 | 132/38 | 130/76 | 130/114 | 126/114 | 120/201 | 711 | ||||
| 150 | 5 | 49/100 | 49/200 | 48/300 | 45/456 | 44/845 | 257 | 245 | Ф159×4.5 | 433 |
| 8 | 88/63 | 78/125 | 77/188 | 71/286 | 65/423 | 518 | ||||
| 16 | 159/32 | 156/63 | 154/94 | 142/143 | 130/211 | 756 | ||||
| 200 | 4 | 58/95 | 56/193 | 56/288 | 56/480 | 55/800 | 479 | 327 | Ф219×6 | 475 |
| 6 | 86/63 | 85/128 | 85/192 | 84/320 | 80/927 | 553 | ||||
| 12 | 172/32 | 170/64 | 170/96 | 168/160 | 160/200 | 800 | ||||
| 250 | 4 | 75/170 | 74/343 | 63/588 | 53/930 | 50/1856 | 769 | 404 | Ф273×8 | 500 |
| 6 | 112/113 | 110/228 | 95/392 | 80/620 | 78/927 | 620 | ||||
| 12 | 120/57 | 220/114 | 190/196 | 160/310 | 156/464 | 984 | ||||
| 300 | 4 | 73/250 | 72/503 | 65/830 | 57/1253 | 54/2142 | 1105 | 451 | Ф325×8 | 584 |
| 6 | 110/167 | 109/335 | 97/553 | 851835 | 80/1071 | 713 | ||||
| 12 | 220/84 | 218/168 | 194/277 | 170/418 | 160/536 | 1116 | ||||
| 350 | 4 | 79/263 | 78/523 | 72/840 | 64/1265 | 62/2684 | 1307 | 500 | Ф377×10 | 614 |
| 6 | 119/175 | 117/348 | 107/560 | 97/843 | 90/1342 | 759 | ||||
| 12 | 238/88 | 234/174 | 214/280 | 194/442 | 180/671 | 1216 | ||||
| 400 | 4 | 83/280 | 73/458 | 70/918 | 65/1373 | 63/3675 | 1611 | 537 | Ф426×10 | 625 |
| 6 | 125/187 | 109/305 | 102/612 | 97/915 | 90/1838 | 771 | ||||
| 12 | 250/194 | 218/153 | 204/306 | 194/458 | 180/920 | 1225 | ||||
| 450 | 4 | 98/203 | 96/405 | 82/690 | 69/2305 | 65/4350 | 1972 | 632 | Ф478×10 | 620 |
| 6 | 147/135 | 144/270 | 124/460 | 103/1537 | 90/2175 | 762 | ||||
| 12 | 294/68 | 288/135 | 248/230 | 206/769 | 180/1807 | 1200 | ||||
| 500 | 4 | 102/212 | 100/423 | 84/728 | 70/2452 | 65/4258 | 2445 | 699 | Ф529×10 | 624 |
| 6 | 153/142 | 14/1282 | 126/485 | 105/1635 | 90/2128 | 766 | ||||
| 12 | 306/171 | 298/141 | 252/243 | 210/818 | 180/1064 | 1216 | ||||
| 600 | 4 | 123/265 | 121/530 | 86/1468 | 99/1740 | 95/2842 | 3534 | 806 | Ф630×10 | 676 |
| 6 | 185/177 | 181/353 | 148/978 | 140/1160 | 120/1420 | 818 | ||||
| 12 | 370/89 | 362/177 | 358/489 | 280/580 | 240/710 | 1382 | ||||
| 700 | 4 | 128/287 | 126/573 | 87/1625 | 85/2972 | 84/4100 | 4171 | 915 | Ф720×10 | 708 |
| 6 | 192/192 | 188/382 | 168/1083 | 131/1982 | 120/2025 | 882 | ||||
| 12 | 384/96 | 376/191 | 336/540 | 262/991 | 240/1025 | 1422 | ||||
| 800 | 4 | 128/310 | 126/620 | 84/1778 | 85/3183 | 84/6234 | 5822 | 1005 | Ф820×10 | 724 |
| 8 | 265/155 | 252/310 | 168/889 | 170/1591 | 168/3117 | 1071 | ||||
| 12 | 384/103 | 378/207 | 252/596 | 241/1061 | 236/1558 | 1538 | ||||
| 900 | 4 | 151/378 | 149/758 | 118/1329 | 117/2575 | 7620 | 1137 | Ф920×10 | 792 | |
| 8 | 302/189 | 298/379 | 236/664 | 234/1288 | 1211 | |||||
| 12 | 453/126 | 447/253 | 351/443 | 354/825 | 1650 | |||||
| 1000 | 4 | 140/423 | 140/845 | 115/2270 | 90/5038 | 9043 | 1227 | Ф1020×10 | 800 | |
| 8 | 280/212 | 280/423 | 230/1385 | 180/2519 | 1200 | |||||
| 12 | 420/141 | 420/282 | 345/923 | 270/1679 | 1616 | |||||
直埋內壓式波紋補償器，適用于只有軸向位移的管路中，本產品具有補償橫向位移和軸向與橫向合成位移的能力，但因?yàn)檠a(bǔ)償量較小一般只做為軸向補償更能發揮其特性，使用壽命長，更安全可靠。Burried Corrugated Compensator is only used in the pipes having the displacement of axis.This product is capable of compensation for the horizontal displacement and component displacement of lateral and horizontal,but as the result of small compensation dosage,it can better use in the lateral compensation for a long and safe time.
| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 1 |
| 2 | 端接管 | 2 |
| 3 | 外殼 | 1 |
| 4 | 導向密封套 | 1 |
| 5 | 導流管 | 1 |
專業制造、專業服務，駱盈為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此駱盈做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系
2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、駱盈產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高駱盈的產品質量與服務質量。
1、客戶采購清單請傳真至 021-64207088 E-mail：luoying@luoyingsh.com，或來電咨詢 021-62212627。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
