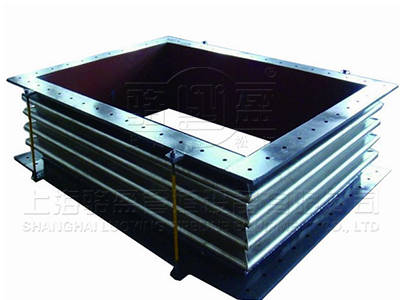

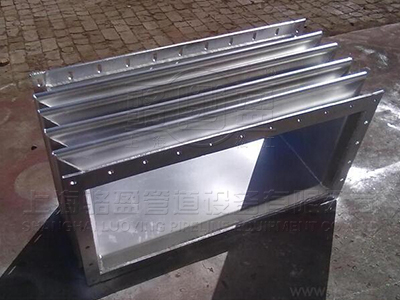

矩形波紋補償器也稱矩形補償器、矩形膨脹節，具有軸向、橫向、角向補償功能。
熱力管線在施工中因?yàn)椴豢杀苊獾貢?huì)產生不同程度的同心度偏差或敷設應力，從而使運行中的熱力管線嚴重偏離設計位置，因此導致波紋管補償器在運行中受到不同程度的彎曲應力，影響波紋補償器的正常工作，甚至縮短波紋補償器的使用壽命，給熱力管線的安全運行留下了隱患。避免波紋補償器受到彎曲應力的破壞，是熱力管線施工中不可忽視的關鍵環節。
分析矩形波紋補償器受到扭曲變形作用力的原因大致如下:
1. 管線對接時偏心較大。一般熱力管線在施工中特別是當質量監管不得力時，施工隊往往只求工程進度和經濟效益，造成焊口對接質量嚴重超標，造起較大的同心偏差。當同心偏差積累較大時，便使運行中的熱力管線對矩形金屬波紋補償器產生巨大的應力.熱力管線在敷設時黃砂墊層不平均或溝底不平都會導致管線偏心偏大。
2. 當砂墊層不平均或溝槽底不平時，即使管線對接同心度較好，在管線埋設之后，管線仍不在同一軸線上，甚至產生明顯的彎曲現象。特別是當溝底的地面荷載差別較大時，又導致管線產生顯著的不平均沉降。因此，當熱力管線投入運行后同樣會對波紋補償器產生扭曲作用。
3. 管線在埋設時偏離管溝中心或受管溝側壁的作用，導致熱力管線對波紋補償器產生彎矩作用，因?yàn)楣軠显陂_挖時受實際環境前提的限制，特別是受到煤氣、消防、電纜、通信等各種管線的限制以及現場建筑土質的影響，常導致管溝的開挖無法滿足設計要求，從而對整個工程的運行留下了嚴重的隱患。
上海駱盈生產的矩形波紋補償器嚴格按照~生產標準生產，矩形波紋補償器具有軸向、橫向、角向補償功能。
|
公稱通徑 Nominal Diameter DN |
A | B | A1 | H | B1 |
重量 Weight kg |
| 300*400 | 300 | 400 | 609 | 286 | 709 | 23 |
| 300*500 | 500 | 809 | 25.7 | |||
| 300*600 | 600 | 909 | 28.5 | |||
| 300*700 | 700 | 1009 | 31.2 | |||
| 400*500 | 400 | 500 | 709 | 286 | 809 | 28.5 |
| 400*600 | 600 | 909 | 31.2 | |||
| 400*700 | 700 | 1009 | 34.1 | |||
| 400*800 | 800 | 1109 | 36.8 | |||
| 500*600 | 500 | 600 | 809 | 286 | 909 | 34.1 |
| 500*800 | 800 | 1109 | 39.6 | |||
| 500*900 | 900 | 1209 | 42.4 | |||
| 500*1000 | 1000 | 913 | 1413 | 69 | ||
| 600*700 | 600 | 700 | 909 | 286 | 1009 | 39.6 |
| 600*800 | 800 | 1109 | 42.4 | |||
| 600*900 | 900 | 1013 | 1313 | 69 | ||
| 700*500 | 700 | 500 | 809 | 286 | 1009 | 36.8 |
| 700*700 | 700 | 1009 | 42.4 | |||
| 700*800 | 800 | 1113 | 1213 | 69 | ||
| 800*800 | 800 | 800 | 1213 | 73.1 | ||
| 800*1200 | 1200 | 1613 | 90 | |||
| 800*1600 | 1600 | 2013 | 106.8 | |||
| 900*400 | 900 | 400 | 709 | 1209 | 39.6 | |
| 900*700 | 700 | 1113 | 1313 | 73.1 | ||
| 900*1200 | 1200 | 1313 | 1613 | 94.1 | ||
| 1000*600 | 1000 | 600 | 1013 | 286 | 1418 | 73.1 |
| 1000*700 | 700 | 1113 | 77.4 | |||
| 1000*800 | 800 | 1213 | 81.5 | |||
| 1000*1000 | 1000 | 1413 | 90 | |||
| 1200*600 | 1200 | 600 | 1013 | 286 | 1613 | 81.5 |
| 1200*700 | 700 | 1113 | 85.7 | |||
| 1200*800 | 800 | 1213 | 90 | |||
| 1200*1000 | 1000 | 1413 | 98.3 | |||
| 1200*1200 | 1200 | 1613 | 106.8 | |||
| 1400*700 | 1400 | 700 | 1113 | 286 | 1813 | 94.1 |
| 1400*800 | 800 | 1213 | 98.3 | |||
| 1400*900 | 900 | 1313 | 102.5 | |||
| 1400*1000 | 1000 | 1413 | 106.8 | |||
| 1400*1200 | 1200 | 1613 | 115 | |||
| 1500*800 | 1500 | 800 | 1213 | 286 | 1913 | 102.5 |
| 1500*900 | 900 | 1313 | 106.8 | |||
| 1500*1000 | 1000 | 1413 | 110.9 | |||
| 1500*1200 | 1200 | 1613 | 119.3 | |||
| 1600*1000 | 1600 | 1000 | 1413 | 411 | 2013 | 115 |
| 1600*1200 | 1200 | 1613 | 123.5 | |||
| 1600*1400 | 1400 | 1813 | 131.9 | |||
| 1600*1600 | 1600 | 2013 | 140.3 | |||
| 1800*900 | 1800 | 900 | 1313 | 286 | 2213 | 119.3 |
| 1800*1000 | 1000 | 1413 | 123.5 | |||
| 1800*1200 | 1200 | 1613 | 131.9 | |||
| 1800*1400 | 1400 | 1813 | 140.3 | |||
| 1800*1800 | 1800 | 2213 | 157.1 | |||
| 2000*1000 | 1990 | 1000 | 1413 | 286 | 2403 | 130.8 |
| 2000*1300 | 1300 | 1113 | 143.4 | |||
| 2000*1600 | 1600 | 2013 | 155.9 | |||
| 2000*1800 | 1800 | 2213 | 164.4 | |||
| 2000*2000 | 2000 | 2413 | 172.8 |
| 序號 | 名稱 | 數量 | 材質 |
| 1 | 波紋管 | 1 | 不銹鋼304，不銹鋼316 |
| 2 | 端接管 | 2 | QT400-15,Q235A,ZG230-450，20 |
| 3 | 限位螺栓 | n | q235A,35，1Cr8Ni9Ti |
| 4 | 螺母 | 4n | Q235A,20，1Cr8Ni9Ti |
| 5 | 內套筒 | 1 | QT400-15,Q235A,ZG230-450，20 |
